chevron seal
پکینگ های طبقاتی
پکینگ های طبقاتی از 3 تا 7 رینگ مجزا تشکیل شده که دارای نری و مادگی هستند و درون یکدیگر قرار میگیرند . این نوع آب بندها هم درون پیستون و هم گلویی کاربرد دارند و دارای رینگ ابتدایی و انتهایی و تعدادی V RING مرکزی هستند. رینگ های مرکزی، آب بندهای اصلی هستند که به اندازه کافی انعطاف پذیرند تا فشارهای بالا و پایین را حفظ کنند. مجموعه پکینگ های طبقاتی را می توان روی پیستون هایی با فشار یکطرفه و دوطرفه نصب کرد و قابلیت تحمل فشار تا 350 bar را دارند. متریال کاربردی بسته به میزان اصطکاک، ساییدگی، تحمل حرارت و مقاومت در برابر فشار متغیر است که در انواع متریال های معمولی و حرارتی تولید میشوند شامل:
cotton fabric FKM - cotton fabric NBR - PU
مورد استفاده در جک های هیدرولیکی، پرس های هیدرولیک سنگین، تجهیزات جابه جایی، جرثقیل های هیدرولیک، لیفتراک بالابرها، پمپ های پلانجر، پیستون های محرک سوپاپ و غیره

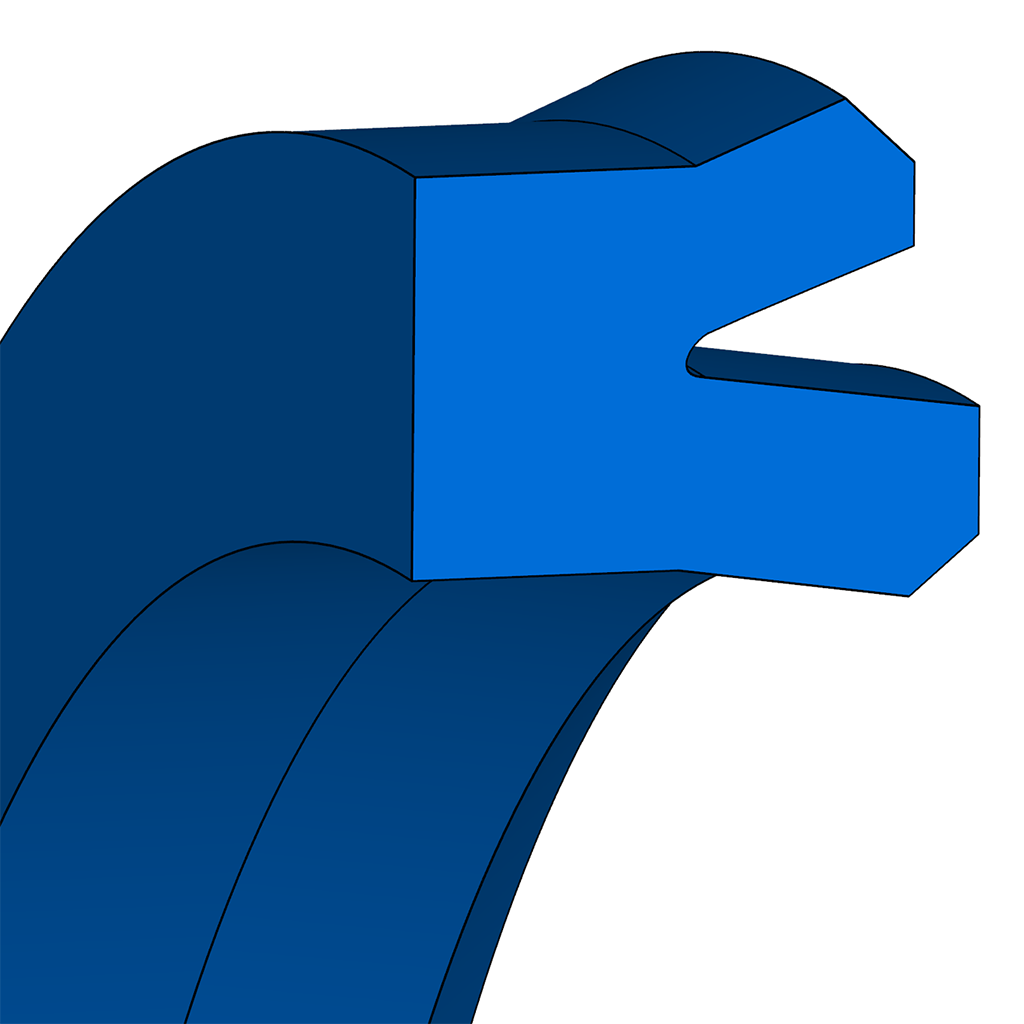

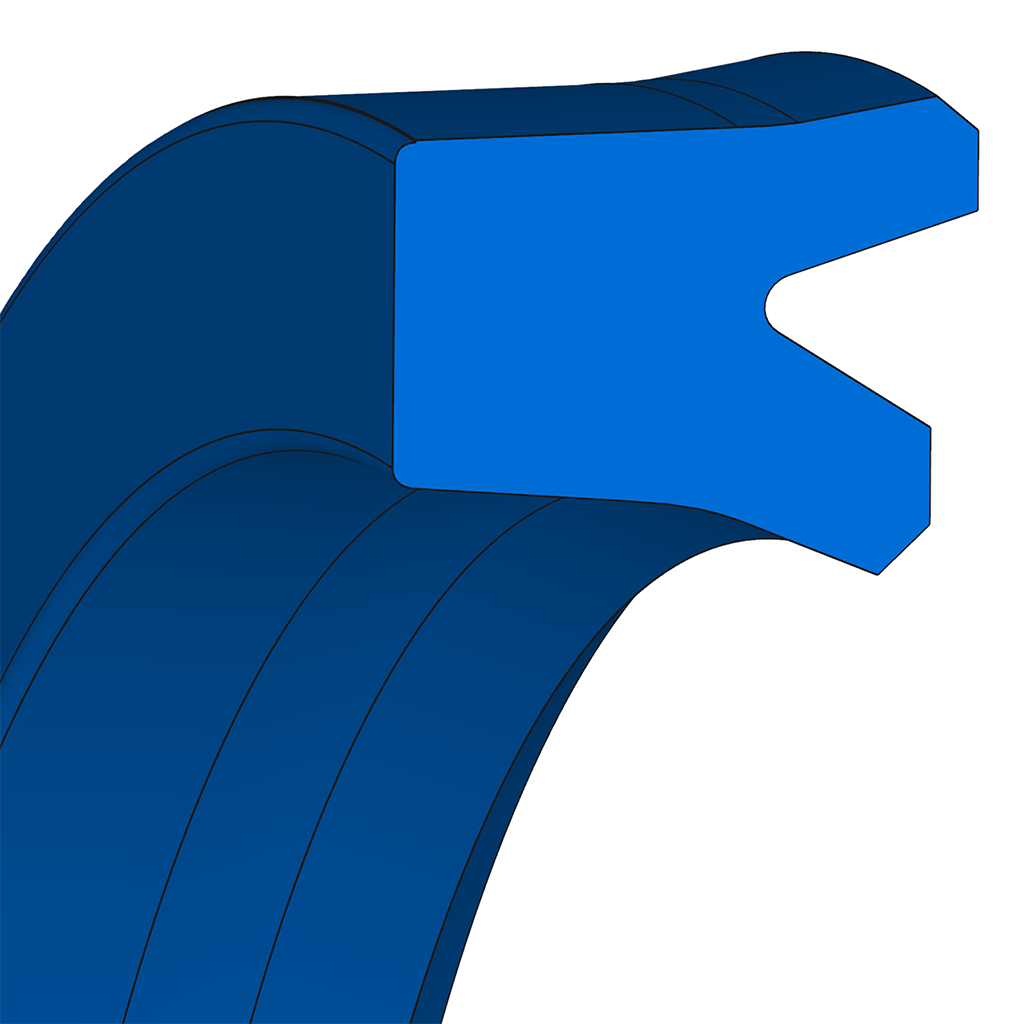

U Cup
یورینگ
آب بندهای یو شکل U-ring به عنوان با اهمیت ترین آب بندها بکار میروند. یورینگ نوعی آب بند یکطرفه است که در قسمت هایی از جک ها که فشار یکطرفه باشد، کاربرد دارد و می توانند در قسمت سطح، دارای لبه های متقارن یا نامتقارن باشند. همچنین میتوانند با فنرها یا اورینگ هایی در شیار خود تقویت شوند. U ringها مقاومت بسیار خوبی در برابر اصطکاک و سایش دارند به همین علت است که U-ring ها اغلب در موارد زیر استفاده می شود:
سیلندرهای پنوماتیک، سیلندرهای هیدرولیکی، پرس ها و بالابرها
یورینگ ها با توجه به دمای کاری از متریال های مختلفی همچون NBR - FKM - PU تولید می شوند.

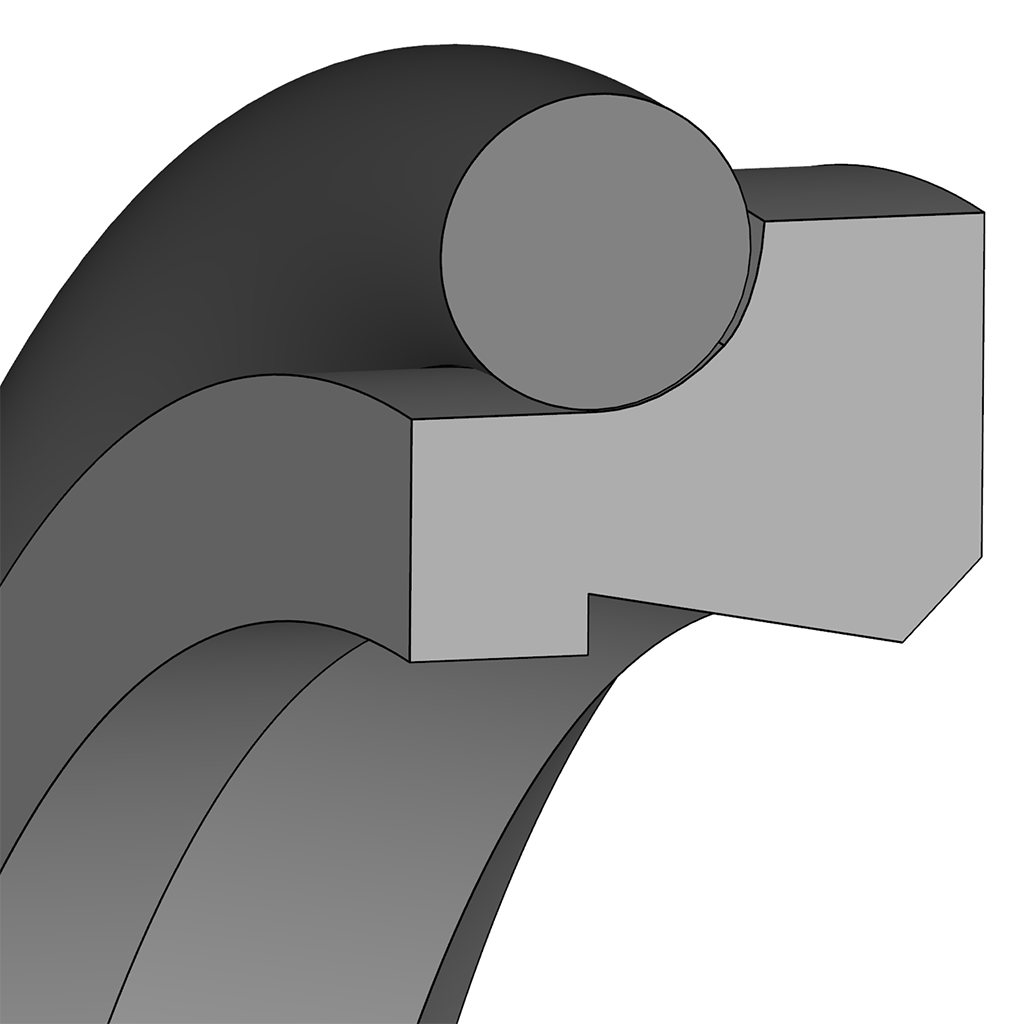

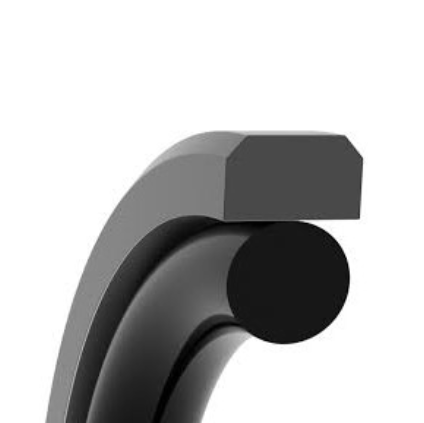

Glyd ring
حلقه چرخان
حلقه چرخان نوعی آب بند می باشد که برای کاربردهای دینامیکی در جک های هیدرولیک و پنوماتیک استفاده می شود. این نوع آب بند شامل یک حلقه اورینگ و یک حلقه گایدرینگ می باشد. اورینگ این نوع پکینگ از جنس های NBR و FKM و گاید رینگ آن از جنس های PTFE و PTEF-BZ می باشد که با توجه به دمای کاری از متریال های مختلف استفاده می شود. از مزایا این نوع پکینگ میتوان به موارد زیر اشاره کرد:
اصطکاک کم بدون لغزش
عمر طولانی
حداقل ضریب اصطکاک استاتیکی و اصطکاک دینامیکی برای حداقل اتلاف انرژی
طیف گسترده ای از ابعاد برای جک های هیدرولیک، ماشین های قالب گیری تزریقی ، لیفتراک، پرس ها و غیره

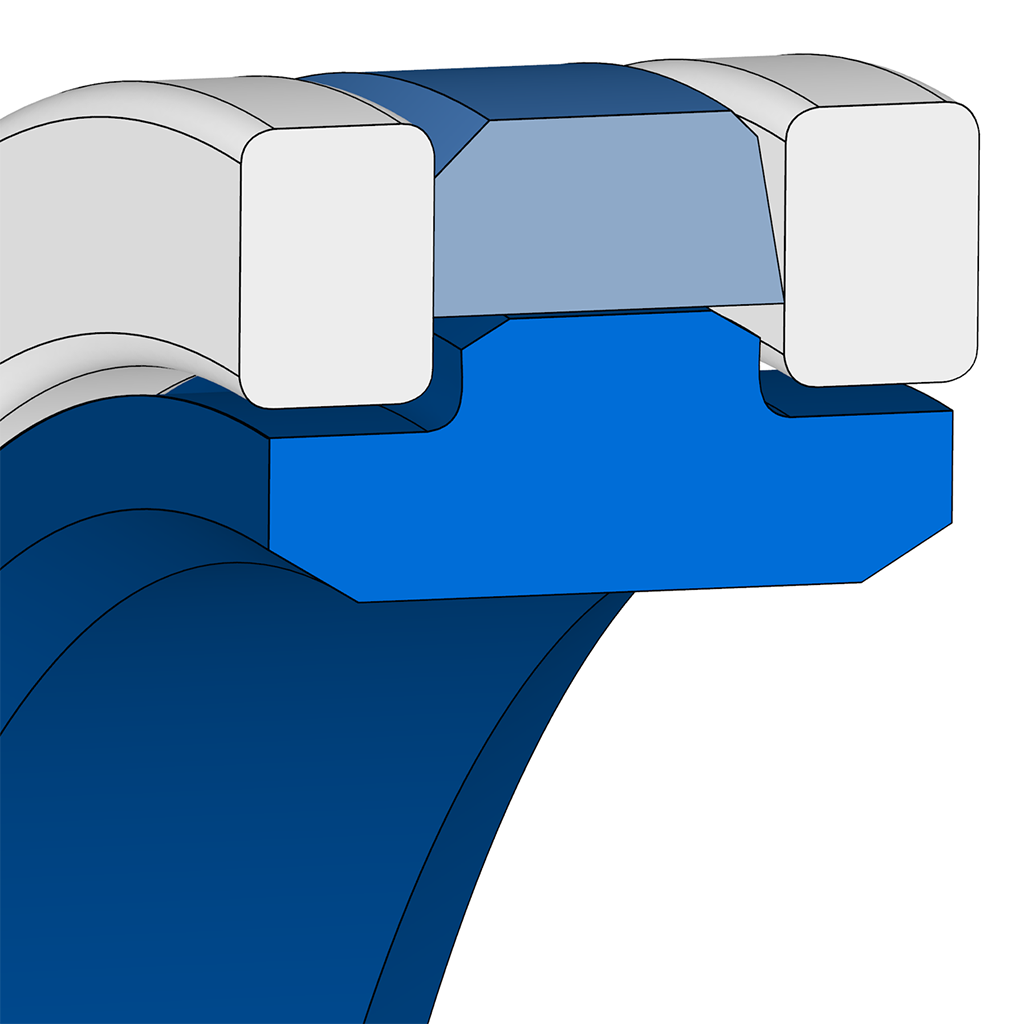

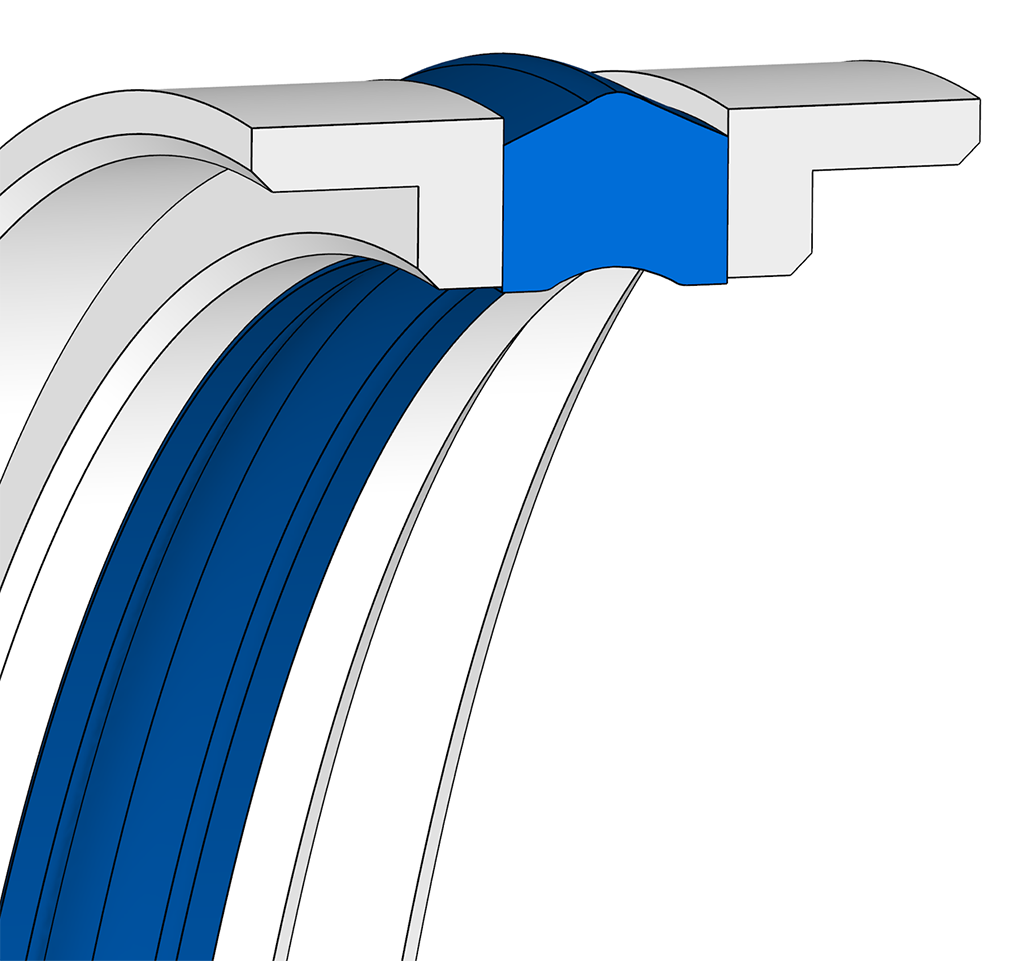

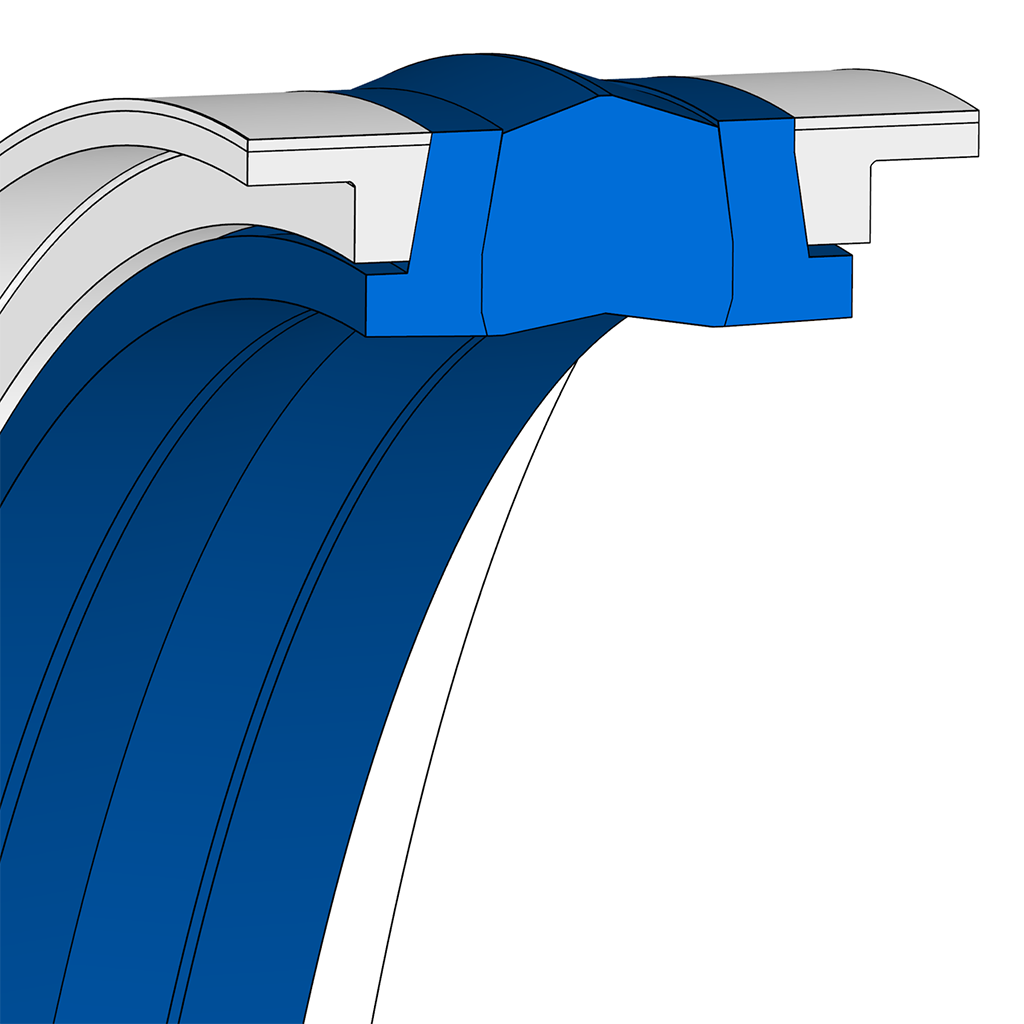

Compact piston seal
پکینگ های خاص پیستون نوعی آب بند می باشند که با توجه به شیار موجود در پیستون در انواع مختلف موجود می باشند. این نوع پکینگ که به صورت چند تکه می باشد که بروی پیستون مونتاژ می گردد و وظیفه آبندی دو طرفه در داخل سیلندر را برعهده دارد.متریال قابل تولید شامل NBR+POM و FKM+PTFE می باشد. این نوع آب بندها تا 400bar تحمل فشاری دارند. مزایای compact sealها عبارتند از:
عملیات آب بندی بهتر ، نصب فوری ساده، طراحی شیار ساده

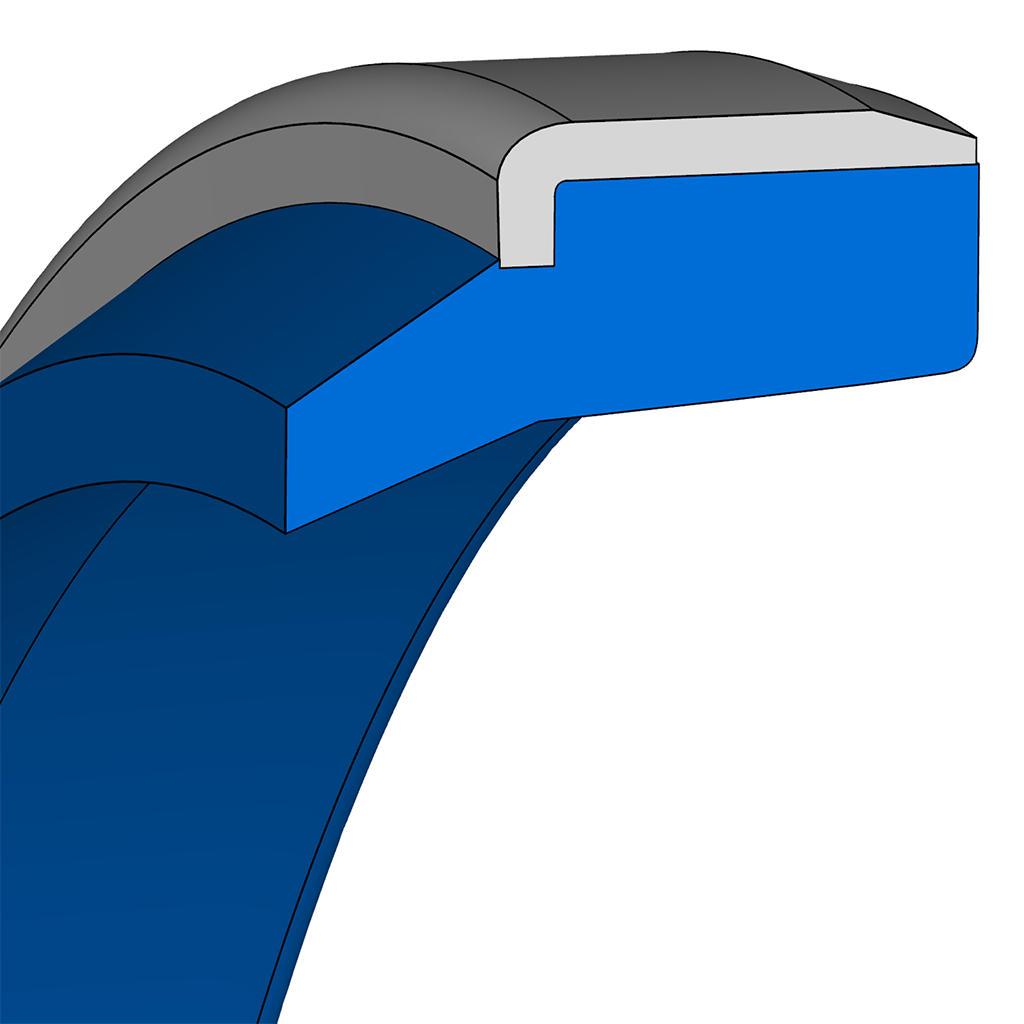

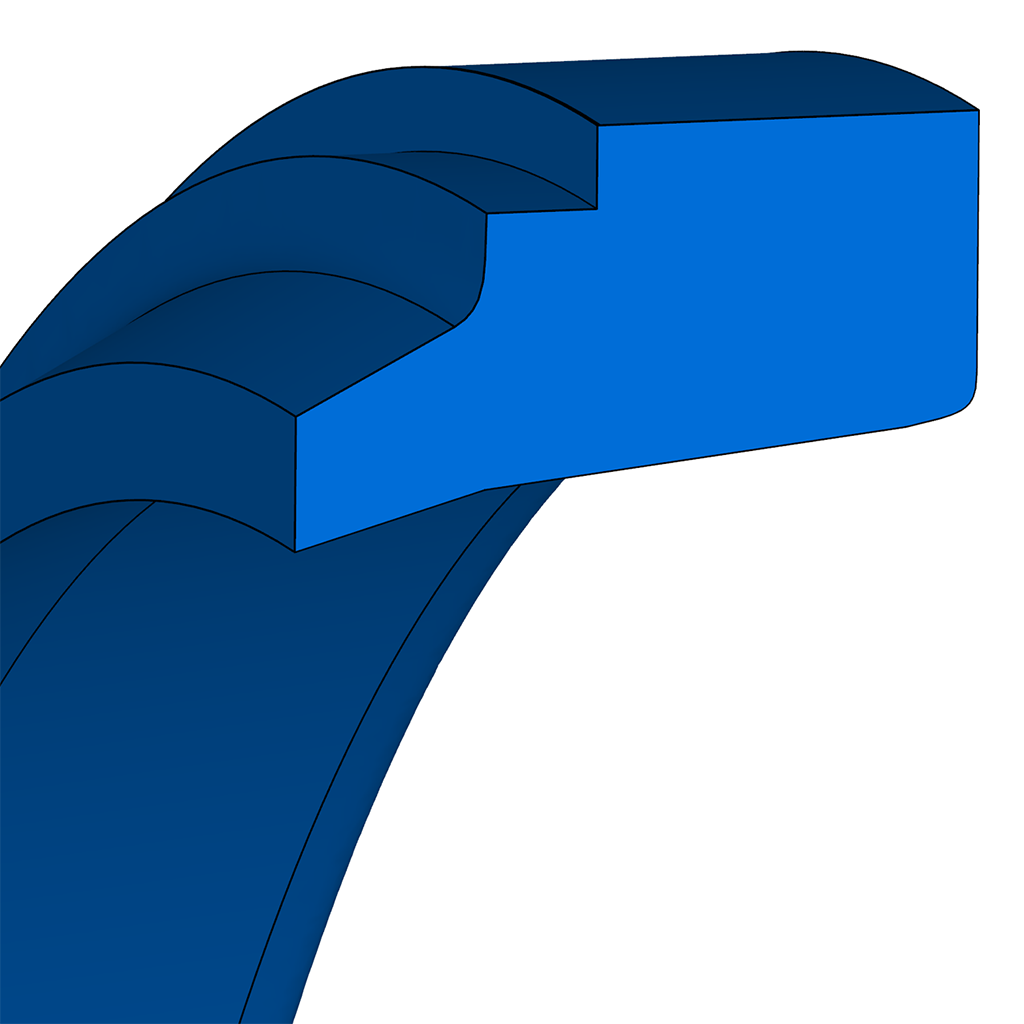

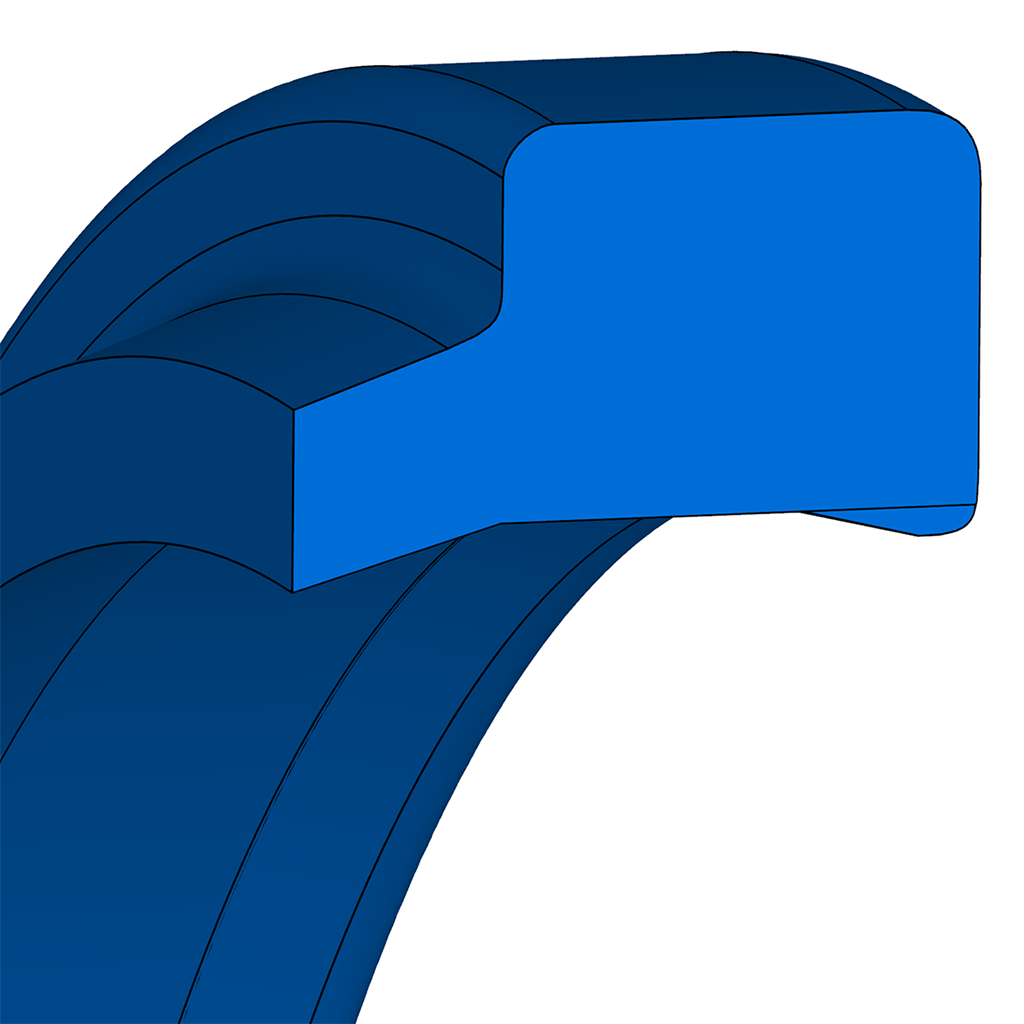

Wiper
گردگیر
درقسمت ورودی گلویی سیلندر برای جلوگیری از ورود آلاینده ها و رطوبت از انواع گردگیر استفاده می کنند. آلودگی می تواند آسیب قابل توجهی به شافت، دیواره سیلندر، آب بندها و سایر اجزا وارد کند لذا گردگیرها اهمیت زیادی در مجموعه پکینگ ها دارد. گردگیرها شامل انواع ساده ، لبه دار، دور فلزی و گاید اورینگی می باشد که با توجه به نشیمنگاه و کاربرد آن مورد مصرف قرار می گیرند. متریال این نوع آب بند شامل NBR، FKM ، PU ،NBR+PTFE-BZ و NBR+STEEL می باشد.
Guide ring
گاید رینگ - رینگ راهنما
Guide strip یا گاید رینگ برای هدایت پیستون بر روی سطح بیرونی کاربرد دارد که اصطکاک بین قطعات متحرک را کاهش می دهد و از هر گونه تماس فلز با فلز جلوگیری می کند. این نوع رینگ راهنما در ابعاد استاندارد و پهناهای مختلف موجود است و از متریال هایی نظیر PTFE Bronze، Phenolic resin و پلی آمید و سایر متریال ها تولید می گردد
O ring
اورینگ
اورینگ ها به عنوان پکینگ شناخته می شوند به عبارتی یک حلقه با مقطع گرد است که برای قرار گرفتن در یک شیار طراحی شده و در حین مونتاژ بین دو یا چند قسمت فشرده می شود. اورینگ ها رایج ترین آب بندهایی هستند که در کاربردهای استاتیکی و دینامیکی مورد استفاده قرار می گیرند. همچنین متریال آنها شامل NBR، HNBR، FKM، FFKM می باشد.
Back up ring
بک آپ رینگ
بک آپ رینگ ها درکنار اورینگ برای جلوگیری از بیرون زدگی اورینگ از شکاف در فشارهای بالا نصب می شوند به عبارتی دیگر بک آپ رینگ از اورینگ در برابر اثرات اکستروژن محافظت می کند. با توجه به دمای کاری متریال های مختلف PTFE و POM مورد مصرف قرار می گیرد.
Oil seal
کاسه نمد
کاسه نمد قطعه ای متشکل از سه قطعه، فنر ، واشر کاسه ای شکل فلزی و نمد فشرده است که مانع نشت سیالات در قطعات مکانیکی می شود. انواع کاسه نمد شامل:
- کاسه نمد دو لبه double lip seal:در کاسه نمد دو لبه، یک لبه اضافی در کنار لبه آب بند تعبیه می شود که وظیفه آن جلوگیری از ورود گرد و غبار به محفظه است. به این ترتیب عمر مفید مایع روان کننده افزایش می یابد.
- کاسه نمد دوبلکس duplex lip seal:کاسه نمد دوبلکس در مواقعی استفاده می شود که دو نوع مایع روان کننده در تجهیزات به کار رود. در این شرایط کاسه نمد دوبلکس علاوه بر جلوگیری از نشت سیالات، مانع از مخلوط شدن آن ها با یکدیگر نیز می شود.
- کاسه نمد بدون فنر oil seal without spring: این دسته از کاسه نمد ها برای مواقعی که مایع روان کننده از غلظت بالایی برخوردار است، کاربرد دارند.این نوع کاسه نمد ها فقط می توانند از شدت اصطکاک قطعات بکاهند و قادر به تحمل فشار زیاد نیستند.
شرکت پایا سیل صنعت حامی
ابزار Seal Clasper را می توان برای نصب پکینگ های پیستونی Glyd ring از قطرهای 50 تا 360 میلی متر و از 360 تا 720 میلی متر مورد استفاده قرار داد
